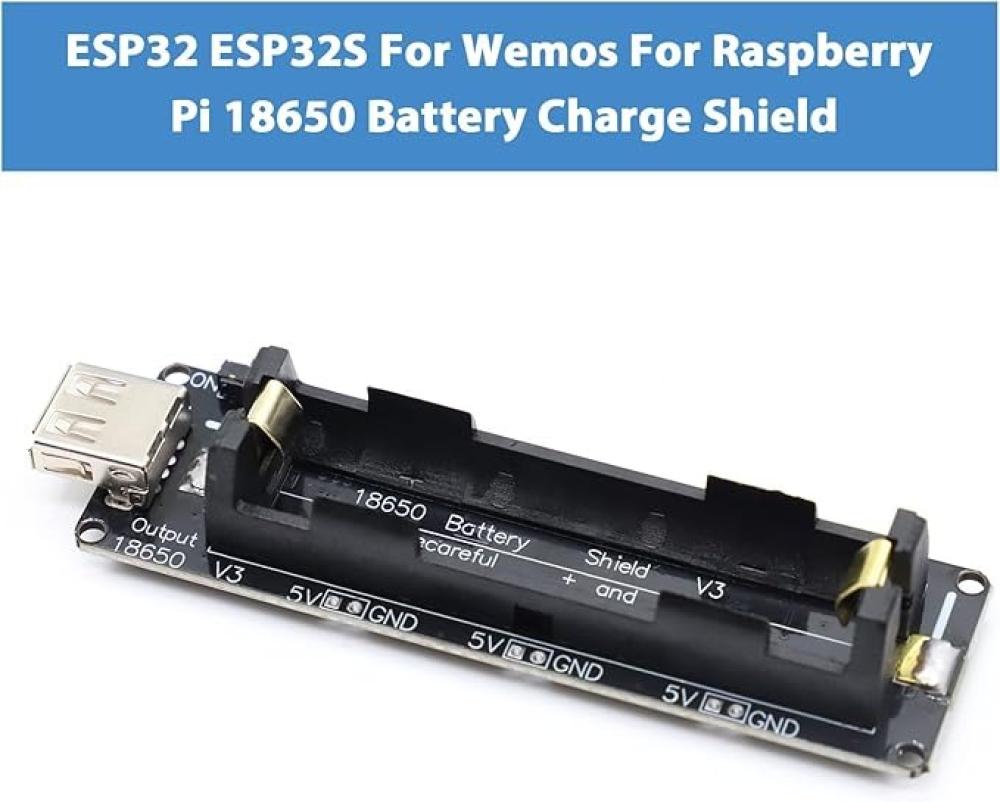

وحدة توسيع بطارية 18650 الإصدار 3، منفذ مايكرو USB،
يمكن استخدام وحدة 18650 Battery Shield الإصدار 3 لتشغيل أردوينو أو راسبيري باي . يصل تيار الخرج في هذا الوضع إلى 2 أمبير.
تحتوي وحدة الطاقة على دائرة حماية من بطارية 18650 مع حماية من التيار الزائد والجهد الزائد. يُرجى الانتباه إلى قطبية البطارية عند إدخالها.
منفذ USB صغير
مخرج USB من النوع A
تيار شحن 0.5 أمبير.
مفتاح واحد للتحكم في مخرج USB.
جهد الدخل 5-8 فولت
مخرج 3 فولت و1 أمبير.
مخرج 5 فولت و2 أمبير.
مؤشر LED (الأخضر يعني اكتمال الشحن، والأحمر يعني الشحن).
3 منافذ إخراج 3 فولت.
3 منافذ إخراج 5 فولت.
المخارج والتيار (Outputs):
- منفذ 5V: (USB ومنافذ جانبية) يعطي تياراً يصل إلى 2.5 أمبير (Max2.5A).
- منفذ 3V: (منافذ جانبية) يعطي تياراً يصل إلى 1 أمبير (1A).
الشحن: تيار الشحن عبر الكابل حوالي 0.5 أمبير.
الحماية: حماية مدمجة من الشحن الزائد والتفريغ.
التحكم: زر تشغيل وإيقاف (ON/OFF).
