- وحدة تحكم الشحن TP4056 / TC4056
- حماية IC DW01A
- المسؤول عن التحكم في الشحن / التفريغ FS8205A
- طريقة الشحن ، تيار مستمر / جهد ثابت (CC / CV)
- جهد إمداد الدخل 4.5 ~ 6.0 فولت
- تيار الشحن المستمر 1 أ
اسم المنتج

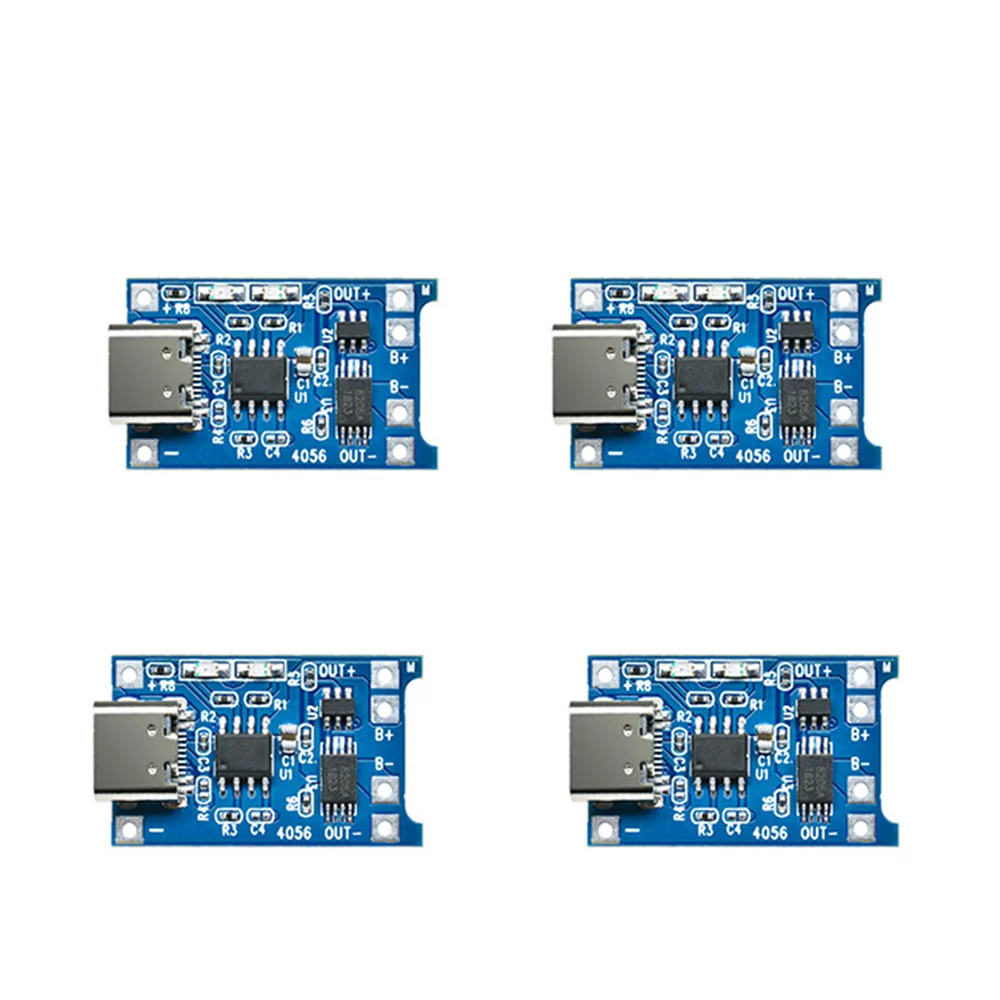

TP4056 TC4056 1A شحن بطارية ليبو من النوع C مع الحماية من التيار
وصف المنتج
تم تصنيع هذه الوحدة لشحن بطاريات الليثيوم القابلة لإعادة الشحن باستخدام طريقة الشحن ذات التيار المستمر / الجهد الثابت (CC / CV). بالإضافة إلى الشحن الآمن لبطارية الليثيوم ، توفر الوحدة أيضًا الحماية اللازمة التي تتطلبها بطاريات الليثيوم. انظر أدناه فيما يتعلق بميزات الحماية التي توفرها هذه الوحدة.
سمات
- وحدة تحكم الشحن TP4056 / TC4056
- حماية IC DW01A
- المسؤول عن التحكم في الشحن / التفريغ FS8205A
- طريقة الشحن ، تيار مستمر / جهد ثابت (CC / CV)
- جهد إمداد الدخل 4.5 ~ 6.0 فولت
- تيار الشحن المستمر 1 أ
- الجهد الكامل للشحن (تعويم) 4.2 فولت ± 1.5٪
- جهد كشف الشحن الزائد 4.3 فولت ± 50 مللي فولت
- جهد تحرير الشحن الزائد 4.1 فولت ± 50 مللي فولت
- جهد الكشف عن الإفراط في التفريغ 2.4 فولت ± 100 مللي فولت
- عتبة حماية التيار الزائد 3 أ
- تأخير انقطاع التيار الزائد 10 ~ 20 مللي ثانية
- تأخير انقطاع الدائرة القصيرة 5 ~ 50 µs
- الطول 28 مم (~ 1.103 ″)
- قطر 17 مم (~ 0.669 ″)
- الوزن 1.6 جرام
