مشروع كشف تسريب الغاز الطبيعي MQ-4 بالاردوينو

150

فكرة المشروع:

الحساس MQ-4 يكشف عن تسريب غاز الميثان والغاز الطبيعي (LPG). الاردوينو يقرأ قيمة الحساس:

  • لو المستوى طبيعي > الليد الأخضر شغال والشاشة تعرض "Safe"
  • لو فيه تسريب > الليد الأحمر يولع، الجرس يصفر، والشاشة تعرض "GAS DETECTED

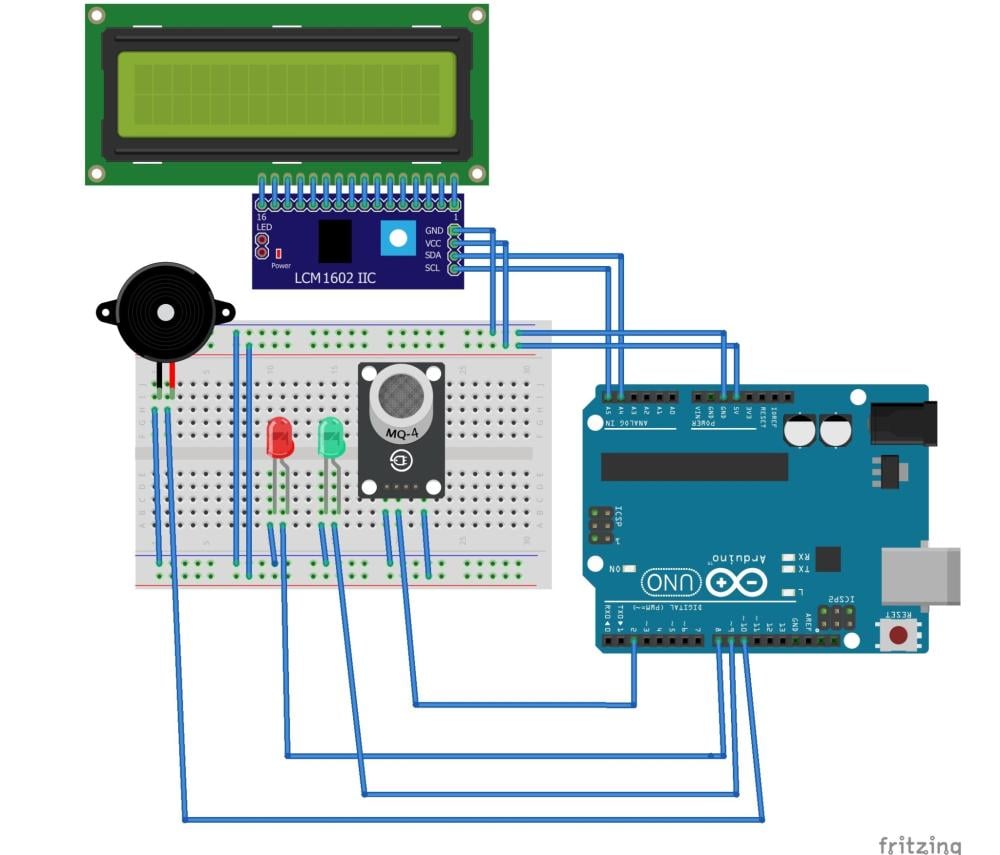

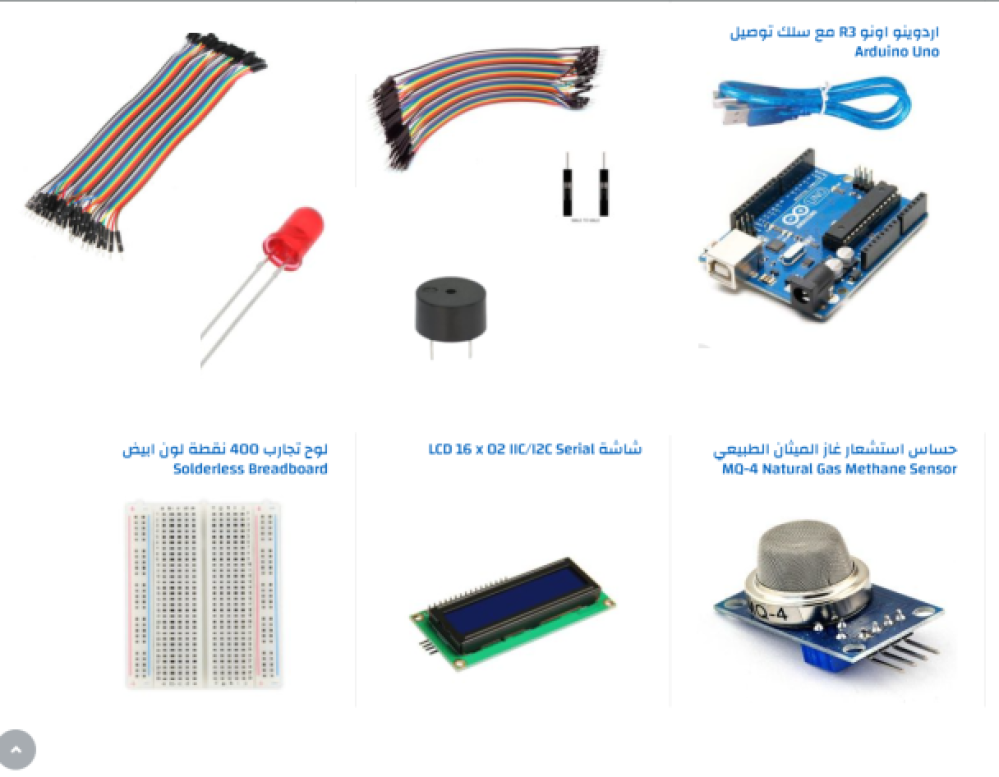

  • أسلاك توصيل من ذكر إلى أنثى 5 سلك 20 سم
  • أسلاك توصيل ذكر لذكر 10 قطعة 20 سم
  • جرس 5 فولت طنان Active Buzzer: عدد 1
  • لوح تجارب 400 نقطة لون ابيض Solderless Breadboard: عدد 1
  • اردوينو اونو مع سلك توصيل Arduino Uno: عدد 1
  • حساس استشعار غاز الميثان الطبيعي MQ-4 Natural Gas Methane Sensor: عدد 1
  • ليد احمر Red LED: عدد 1
  • ليد لون اخضر Green LED: عدد 1
  • شاشة LCD 16 x 02 IIC/I2C Serial: عدد 1

المكتبات المطلوبة

نزل هذه المكتبة من Library Manager في Arduino IDE:

LiquidCrystal_I2C by Frank de Brabander

3. كيف تعاير الحساس؟

  1. شغل الكود وافتح Serial Monitor.
  2. شوف القراءة في غرفة نظيفة (مثلا 100-200).
  3. قرب ولاعة غاز بدون نار، القراءة بترتفع لـ 600+.
  4. اضبط gasThreshold في الكود على رقم بينهم، مثلا 350.
