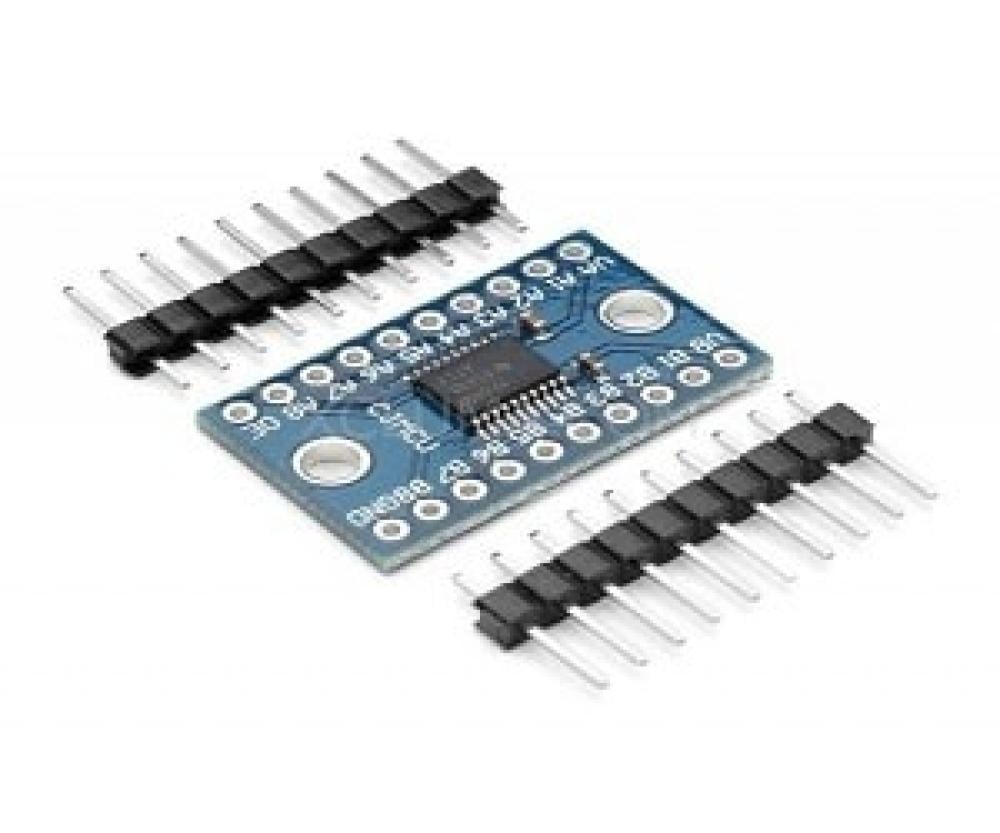

TXS0108E محول المستوى المنطقي عالي السرعة ذو 8 قنوات مزدوج الاتجاه. إذا كنت قد حاولت من قبل توصيل جهاز 3.3 فولت بنظام 5 فولت ، فأنت تعلم مدى التحدي الذي يمكن أن يكون عليه. محول المستوى المنطقي ثنائي الاتجاه هذا عبارة عن جهاز صغير لتحويل مستوى المنطق 1.8 فولت 3.3 فولت 5 فولت بشكل متبادل يتيح لك ضبط الفولتية العالية والمنخفضة بنجاح والتنقل لأعلى ولأسفل بينهما بأمان على نفس القناة.
كل محول مستوى لديه القدرة على تحويل 8 دبابيس على الجانب العالي إلى 8 دبابيس على الجانب المنخفض. يوفر محول المستوى واجهة تسلسلية متوافقة مع منفذ UART / IIC / SPI سهل الاستخدام للغاية.
يستخدم هذا المترجم غير العكسي ذو 8 بت قضبان منفصلة لتزويد الطاقة قابلة للتكوين. يتتبع المنفذ A جهد إمداد دبوس VCCA. يقبل دبوس VCCA أي جهد إمداد يتراوح بين 1.2 فولت و 3.6 فولت. يتتبع المنفذ B جهد إمداد دبوس VCCB.
يقبل دبوس VCCB أي جهد إمداد يتراوح بين 1.65 فولت و 5.5 فولت. يسمح دبابيس إمداد الإدخال بترجمة ثنائية الاتجاه منخفضة الجهد بين أي من عقد الجهد 1.2 فولت و 1.8 فولت و 2.5 فولت و 3.3 فولت و 5 فولت.
الميزات:
- يمكن أن توفر تحويل 3.3-5V ، 1.8-3.3V مستوى.
- اللون PCB : أزرق.
- لوحة محول المستوى المنطقي 8 بت ثنائية الاتجاه 3.3V-5V / 5V-3.3V.
- واجهة اتصال تسلسلية متوافقة مع منفذ UART / IIC / SPI للاتصال بسهولة.
- الشحن عن طريق USPS مع معلومات التتبع ووقت التسليم 7-17 يومًا في العادة.
- تستخدم على نطاق واسع في MCU و SD بطاقة ، MCU والأجهزة التسلسلية ، MCU و 5 V / 3V وحدة الاتصالات.
*
حل مشكلة اختلاف الجهود! موديول TXS0108E يحول 8 خطوط بيانات في نفس الوقت بين 1.2V إلى 5.5V بشكل ثنائي الاتجاه. ضروري لتوصيل حساسات 5V مع ESP32 / Raspberry Pi 3.3V بأمان.
*لا تحرق الـ ESP32 بعد اليوم - وحدة تحويل المستوى المنطقي TXS0108E*
حاولت توصل حساس 5 فولت بمتحكم ESP32 أو Raspberry Pi وخايف تحرقه؟ هذه القطعة الصغيرة ستنقذ مشاريعك.
الـ TXS0108E هو محول مستوى منطقي عالي السرعة 8 قنوات، يحول الإشارات الرقمية بين أي جهدين من 1.2V إلى 5.5V بشكل تلقائي وثنائي الاتجاه.
*ليه تحتاجه؟*
المتحكمات الحديثة مثل ESP32 و ESP8266 و STM32 تعمل بـ 3.3V، بينما كثير من الحساسات والشاشات تعمل بـ 5V. التوصيل المباشر = احتراق المتحكم. هذا الموديول يعمل كمترجم آمن بينهم.
*المميزات:*
- *8 قنوات في قطعة واحدة:* وفر مساحة بدل 8 محولات منفصلة
- *ثنائي الاتجاه تلقائي:* لا يحتاج بن تحكم بالاتجاه، يحدد الاتجاه لحظياً
- *نطاق واسع:* المنفذ A: من 1.2V الى 3.6V ، المنفذ B: من 1.65V الى 5.5V
- *يدعم كل البروتوكولات:* UART, I2C, SPI, 1-Wire بسرعة عالية
- *حماية:* يمنع وصول جهد عالي لمتحكمك الثمين
*المواصفات:*
الشريحة: TXS0108E الأصلية
القنوات: 8 قنوات
جهد VCCA: 1.2V - 3.6V
جهد VCCB: 1.65V - 5.5V
اللون: PCB أزرق
*يستخدم لـ:* توصيل 5V مع ESP32، توصيل شاشات TFT، توصيل كروت SD، حساسات، وحدات اتصال.
